美國原裝H-20C-FLEX扭矩軸承 十字彈簧軸承

十字扭簧（又稱測量臂十字彈簧）是數控軋輥磨床的測量系統的關鍵件，它主要有偏轉角度，負荷以及平均壽命三個要素，為測量系統提供復位所需的彈力，隨著測量次數的增加，扭簧會產生疲勞變形而失效。由于進口件采購周期長，常常成為影響用戶生產的棘手因素，蘇州德勝恩機電設備有限公司長期備有進口原裝扭簧，為客戶的設備正常運行增強了保障力度。WALDRICH磨床備件號：7-0502494 5/8 DIA 15.88X25.4


C-Flex軸承或樞軸是圓柱形的，能夠有限旋轉的軸承，具有較高的相對徑向和軸向硬度，由各種級別的低中高扭力彈簧制作而成，通常用于+ / – 30的**偏轉角度，我們可根據客戶要求，提供各種配置。其扭力硬度的范圍從0003lb-in/ degree到7.8023lb-in/degree?？梢杂脕?lái)作為簡單的機械擺動元件或極具敏感度的關鍵元件。
磨床備件 機械臂 機器人手臂 美國原裝進口現貨十字扭簧 彈性軸承 十字彈簧 柔性軸承（多型號）
光機械學領域有關更換球形軸承樞軸
C-Flex軸承在質譜儀的掃描鏡組件中使用優于其他產品。
由于C – Flex軸承無需潤滑，無摩擦運動，在此類應用中是**理想的選擇，因?yàn)檩S承潤滑油釋放出的氣體可能會污染光學元件，且連續有限的旋轉也**終會導致運動誤差和軸承的磨損。


該軸承是由兩個不銹鋼套組成，由位于兩個平面上的三片彈簧來固定位置。鋼套之間沒有接觸–以消除摩擦，彈簧有提供支點的作用，且固有的聚集作用，不需要潤滑和維護。軸承還可以與另一套允許集中安裝的鋼套（集中式鋼套）一起提供兩個支點臂（稱為雙端軸承，大小可由AD到JD）。


其他應用還包括那些要求準確無隙，無摩擦和無磨損的情況。 比如：平衡環，測量傳感器等必須精確地測量或感知到具體位置的應用。重負荷應用—需要進行常年重負荷運行的機械設備：比如振動進料斗。杠桿器和張緊器也可以從這些軸承的使用中受益。光/磁性讀/寫端頭也可以從恒定可預測的軸承彈簧率的中獲益。且設備啟動與轉動扭矩也能夠很好的適應這種軸承彈簧率。


無齒隙，無摩擦，無磨損，C-Flex軸承能夠提供成本有效設計的**化，安裝簡便，高準確性，無限預期壽命。即使在**艱苦的環境下，選擇正確的軸承應用于適當?shù)呢?fù)荷，也會產生獨具一格的壽命期限。


我們也可提供重負荷軸承定制設計（大于1600lbs），特殊材料（例如，X，鈦，鈹銅）或高容量/低成本的軸承制造服務。


十字扭簧（又稱測量臂十字彈簧）C-Flex flexural pivot C-FLEX柔性樞軸 是智能機器人等設備的測量系統的關鍵件，它主要有偏轉角度，負荷以及平均壽命三個要素，為測量系統提供復位所需的彈力，隨著測量次數的增加，扭簧會產生疲勞變形而失效。由于進口件采購周期長，常常成為影響用戶生產的棘手因素，我公司長期備有進口原裝扭簧，為客戶的設備正常運行增強了保障力度。

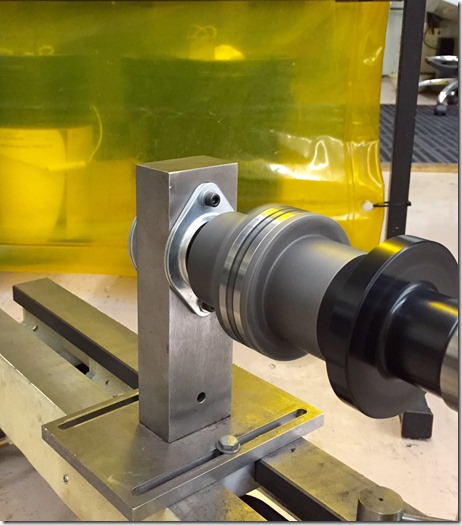

安裝實例

雙端型號表

單端型號表
