C-FLEX十字扭簧軸承中心移位怎么辦？

有許多主題和細微差別與C-FLEX產品線相關。一個常見的話題是“中心轉移”現象。
中心偏移是樞軸的運動學屬性，表示軸彼此偏離中心的運動。

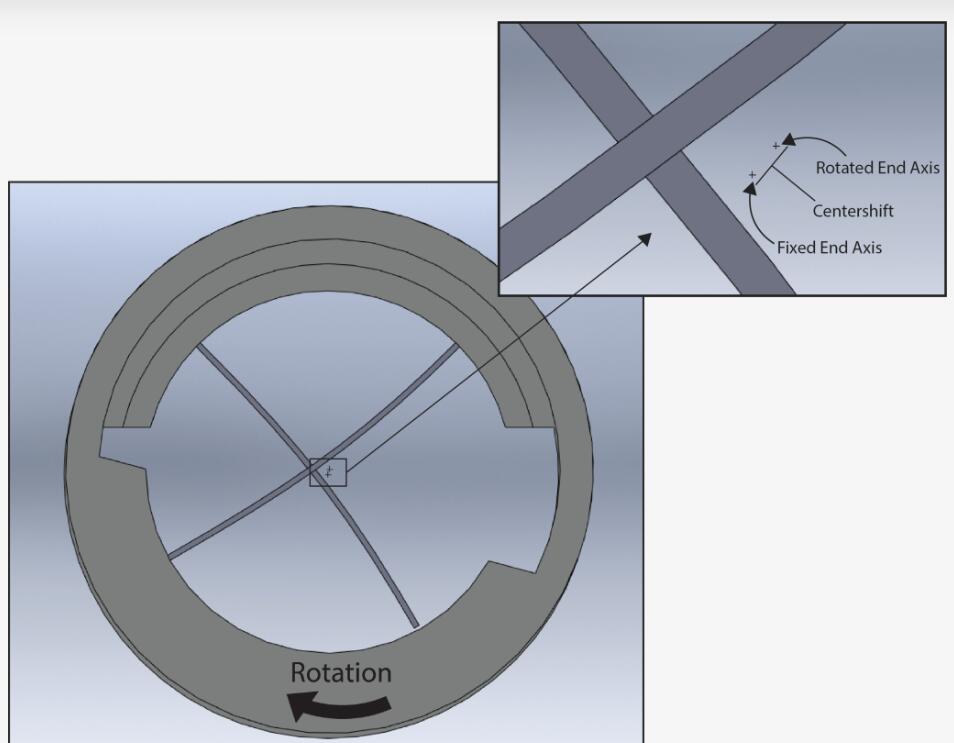

樞軸的主體本質上是一個分成兩半的圓柱體，兩半通過彎曲交叉板簧而相對于彼此旋轉。軸的移動（稱為中心移動）是樞軸兩半之間旋轉的結果，如下圖和詳細信息所示。

中心偏移的大小是樞軸直徑和操作角度的函數。在相同角度下，較大直徑的樞軸比較小的樞軸偏離中心更遠。對于大多數應用，**中心偏移小于 0.0005 英寸。此外，中心移位的高度可重復性允許在某些設備上校準位移。

C-FLEX工程數據第 10 頁詳細介紹了中心移位的簡單近似值。使用該圖表，通過將樞軸直徑乘以與偏轉角度相對應的系數來進行計算。包括理論計算在內的更多具體信息請參閱白皮書“彎曲樞軸應用中的注意事項”。
